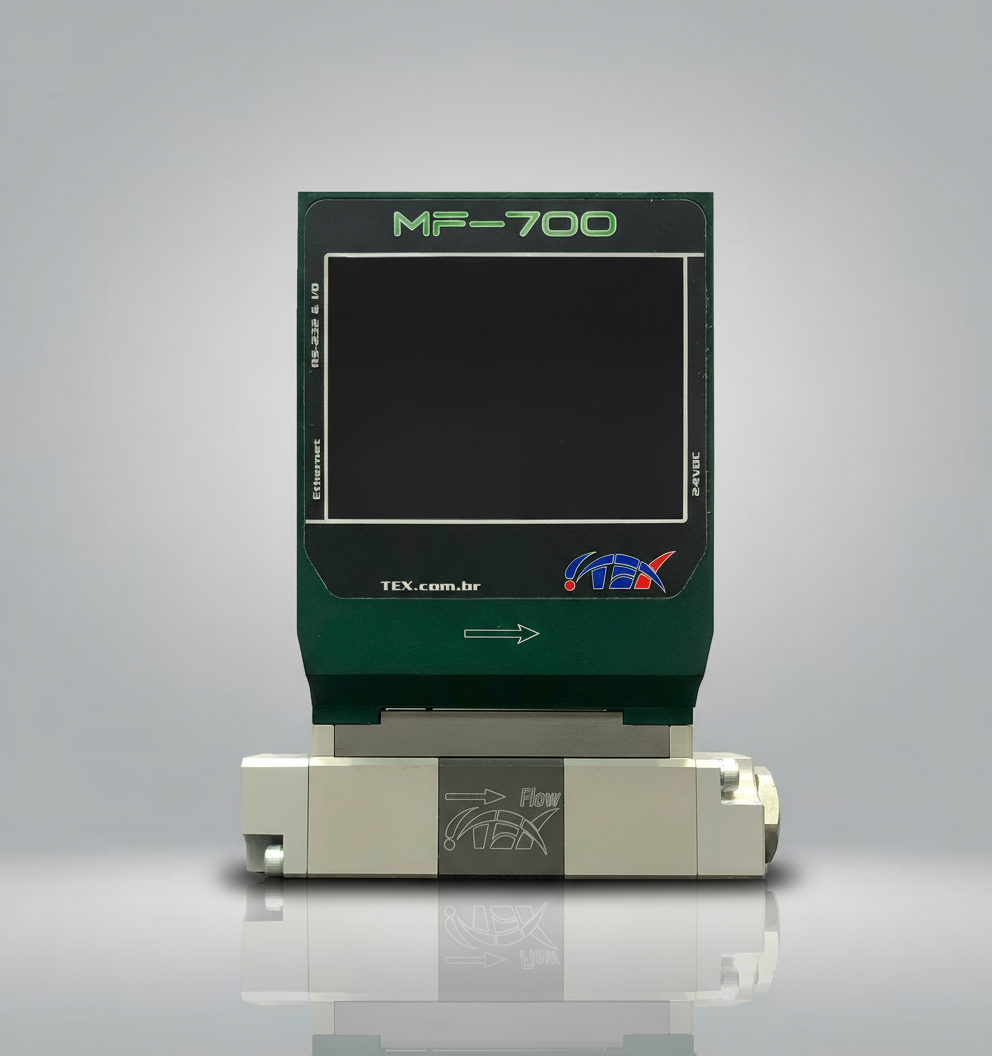

Tecnologia totalmente brasileira em sensor e interface compõe este medidor de fluxo, com características únicas, num só equipamento.
Incorpora unidades de estanqueidade e medidor de vazamento num único fluxômetro. Exclusivo algoritmo de cálculo de média contínua, permite calcular a média de mais de 1 bilhão de amostras, eliminando a incerteza do metrologista. Medição do fluxo dinamicamente, com baixíssima perda de carga e excelente estabilidade de medição, medindo em ambos os sentidos do fluxo. Pode trabalhar em linhas pressurizadas até 2MPa.
O certificado de calibração é inserido dentro da memória, podendo ser feito download a qualquer momento pelo usuário.
Exclusiva tecnologia de medição mássica MEMS, que confere robustez e agilidade na medição, desenvolvida pela TEX.

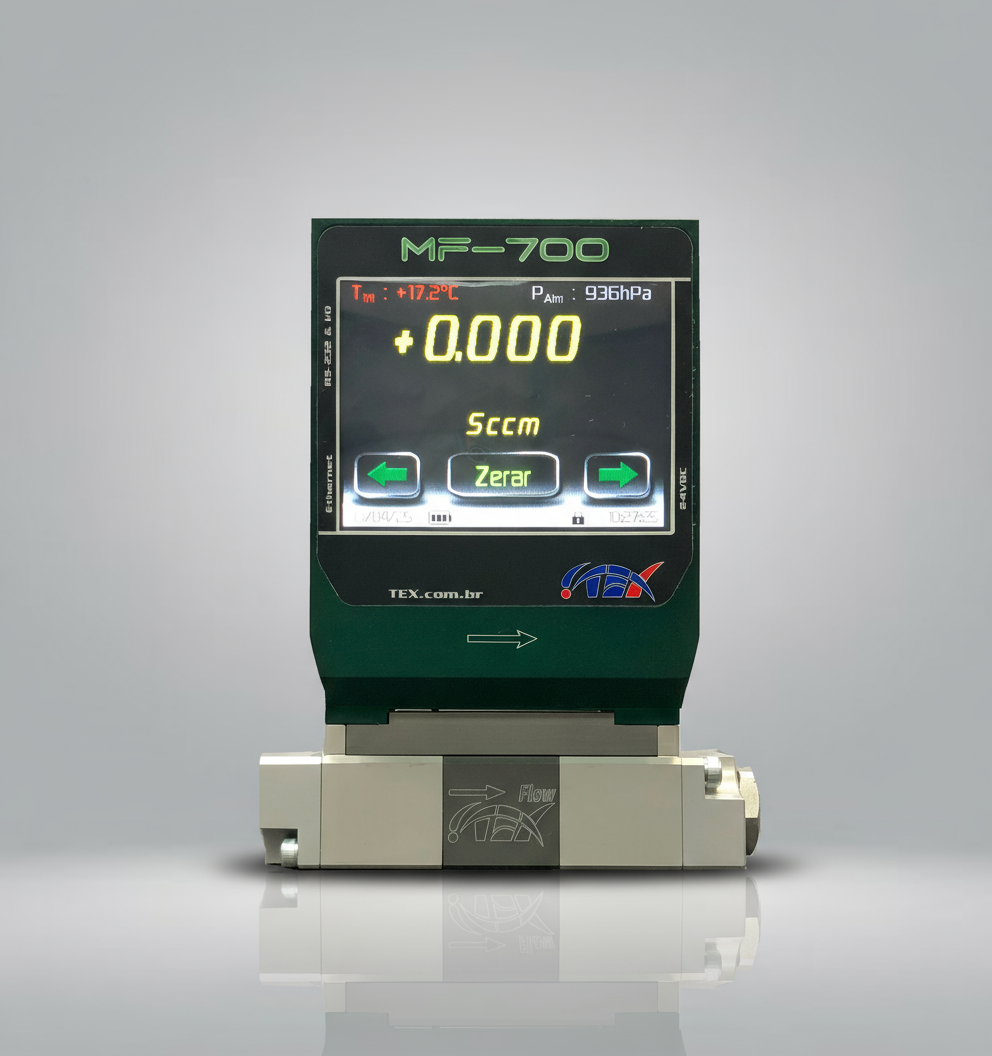

Fluxômetro com interface colorida e “touchscreen” e comunicação ethernet e RS-232.
O fundo de escala pode ser ajustado dentro da faixa total do sensor, melhorando a curva de calibração.
| Alimentação: fonte externa +24 VDC (24W) (Inclusa); |
| Comunicação serial: Ethernet (RJ45) – TELNET e HTTP e RS-232 – MODBUS; |
| Interfaces: Saída analógica 4~20mA e 1~5Vdc; |
| Memória: 1GB para coleta de dados; |
| Display (IHM): 320X240 TFT color touch com Backlight; |
| Temperatura de operação: +0 a +50 oC; |
| Unidades de vazão: cm3/min, mL/min, L/min, cm3/h, m3/h,m3/min, m3/s, mL/s, cm3/s; |
| Grau de proteção: IP40; |
| Barometria: Medição da temperatura e pressão ambiente; |
| Conformidade: CE mark; |
| Conexões: 3/8′′ BSPP; |
| Fluido: Gases inertes (filtragem classe 1.4.1-ISO8573); |
| Pressão máxima: 2 MPa; |
| Material da caixa: Alumínio anodizado; |
| Material do corpo sensor: Alumínio anodizado; |
| Dimensões: 104x126x34mm; |
| Peso: 300g. |
Com esta solução implementada, você terá os seguintes benefícios ao seu alcance:
| Medição de fluxo dinâmico estandarizado; |
| Média contínua com desvio padrão; |
| 3 medições por segundo; |
| Pode ser pressurizado até 2 MPa; |
| Coleta de dados de medição via ethernet; |
| Display colorido “touchscreen”; |
| Medição de unidade de vazamento Pa/s; |
| Calibração digital e Acreditada (RBC), com certificado incorporado na memória; |
| Aviso de vencimento da calibração; |
| Unidades de vazão selecionáveis; |
| Interface ethernet (website incorporado); |
| Serial RS-232 com protocolo MODBUS; |
| Retransmissão 4~20 mA e 1~5 V; |
| 1 entrada e 2 saídas digitais configuráveis; |
| Baixíssima perda de carga; |
| Multicalibração: até 14 opções de gases; |
| Línguas: português, inglês e espanhol. |
