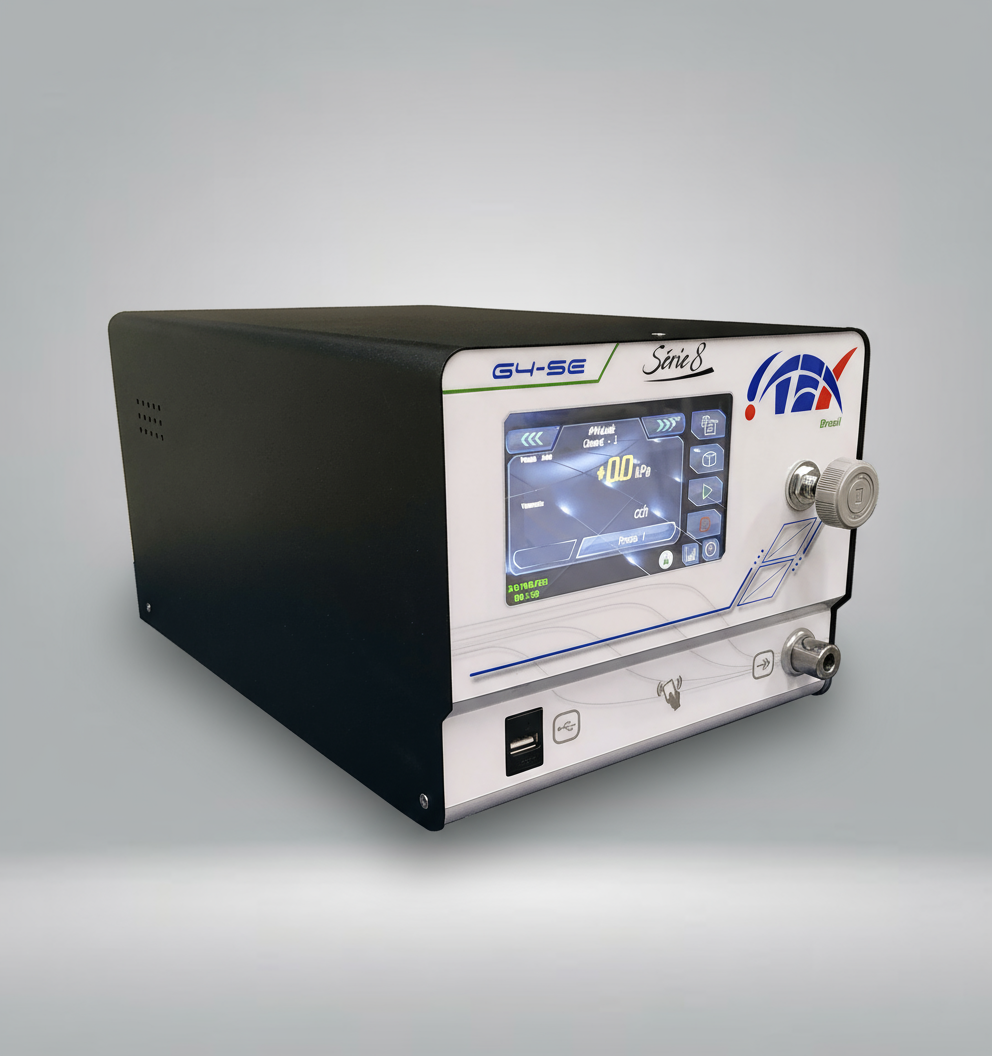

O modelo G4-SE é o ideal para substituir e melhorar a confiabilidade de testes de imersão. Também oferece excelente custo-benefício na substituição de testes constituídos de PLC e transdutores de pressão.
Funcionamento: pressuriza, estabiliza e monitora a pressão interna na peça, durante determinado período. Essa variação é então comparada aos parâmetros ajustados e o equipamento aprova ou não a peça automaticamente, sinalizando o resultado do teste na interface gráfica e nas saídas digitais.
Pneumática inovadora é robusta e de fácil manutenção, com válvulas especificamente desenvolvidas para garantir a perfeita estanqueidade do circuito de teste.
Pode ser adquirido nas versões com regulagem de pressão manual ou automática.

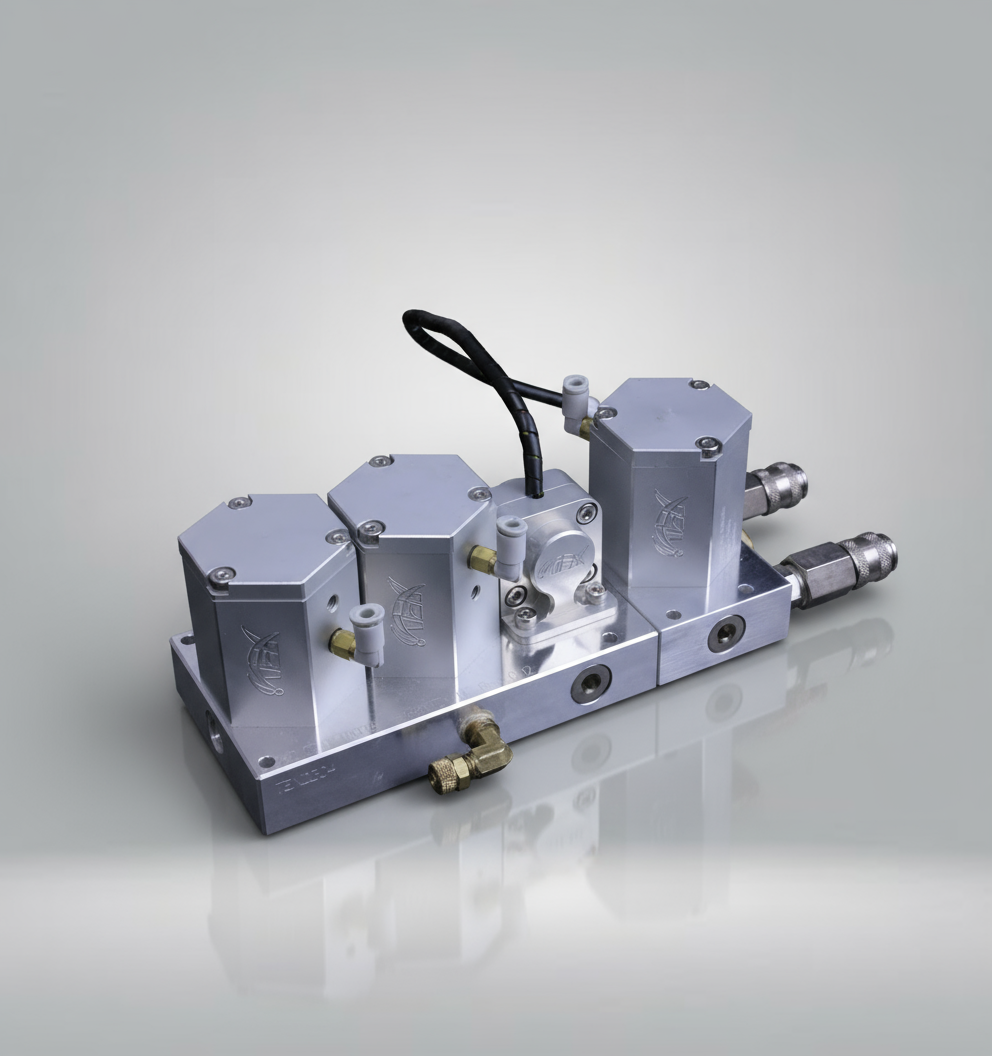

| Módulo pneumático integrado, facilita a manutenção; |
| Válvulas próprias, com tecnologia desenvolvida para estanqueidade; |
| Controle de acesso com tecnologia NFC* (crachá RFID), com dados do operador/usuário registrados a cada teste; |

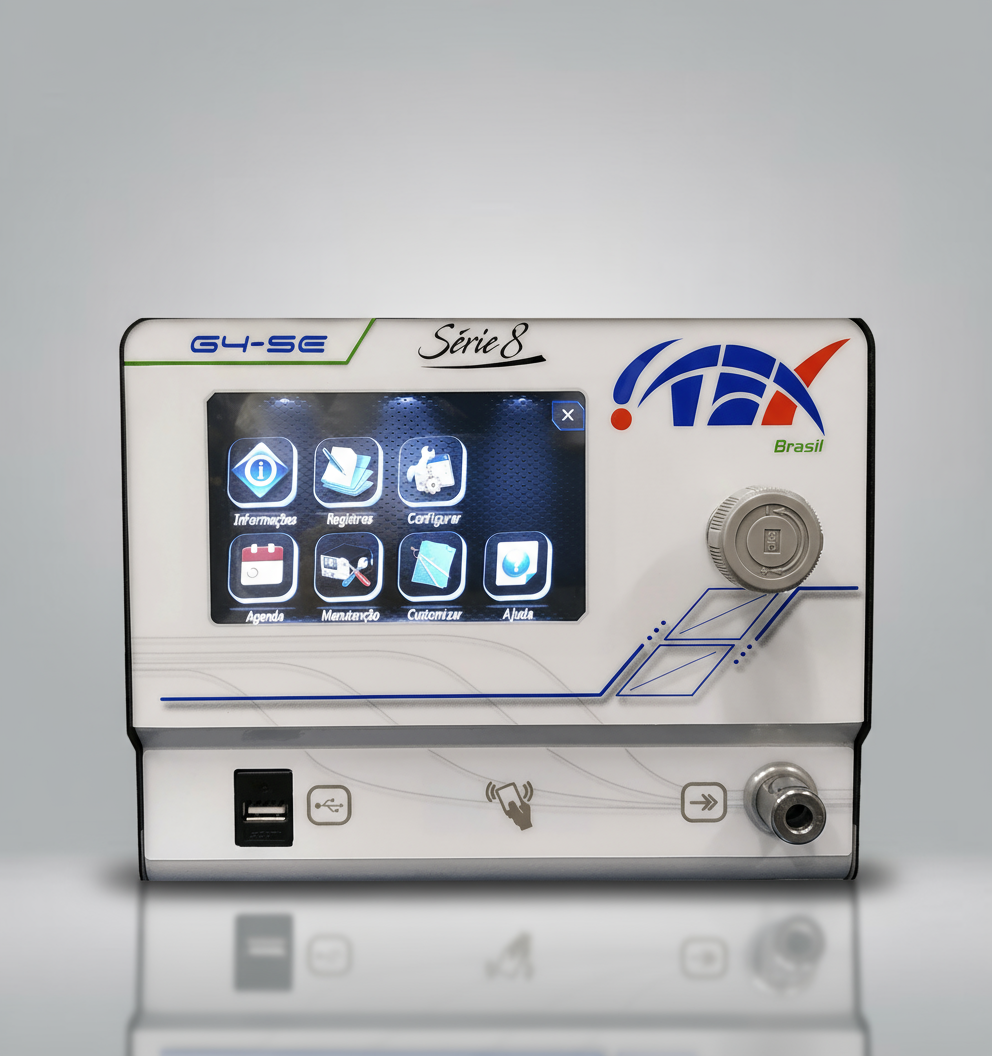

| Display colorido de 5′′ (800 x 480 px), com robustez industrial, sensível ao toque; |
| Regulagem eletrônica automática* de pressão até 30 Bar; |
| Autolimpeza e autoteste dinâmicos; |
| Calibração digital e Acreditada, com certificado embutido e controle eletrônico de validade; |

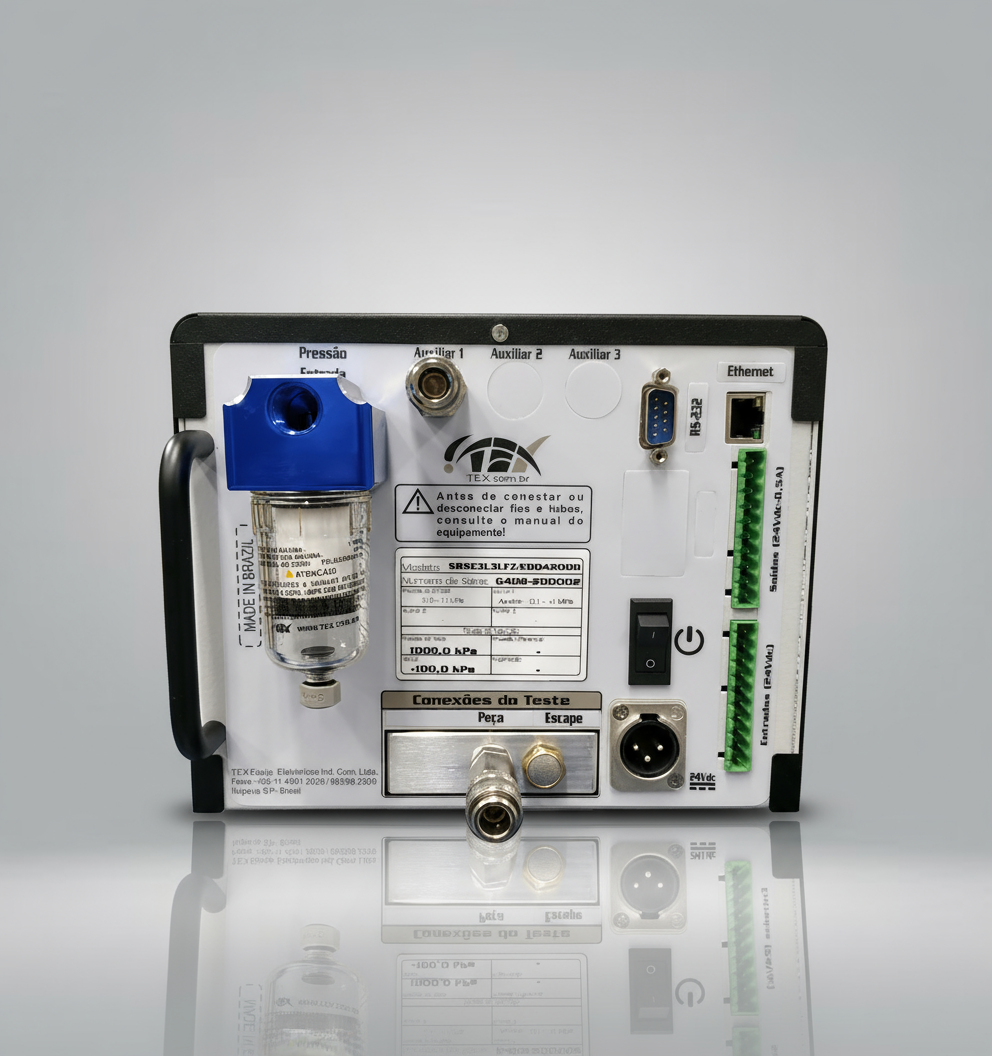

| Interface de comunicação Ethernet (Modbus/Profinet/EthernetIP)* e porta RS-232(Scanners e impressoras); |
| Entrada para Pendrive USB, para coleta de resultados, backup, atualizações entre outros; |
| Foto do produto cadastrado no equipamento; |
| Gráficos estatísticos dos resultados disponíveis na tela; |
| Conversor A/D de 24 bits ultrarrápido; |
| Interface simples e intuitiva; |
| Compatibilidade com equipamentos importados e linha TEX-G3 e TEX-G4-S7; |
| Cadastro de até 1000 peças de teste, com até 16 receitas cada peça; |
| Agenda de eventos para alertar operador de ações necessárias ao longo do dia/turno; |
| Idiomas: português, inglês, espanhol, ou outra língua (sob consulta). |
*(Dependente do modelo)
| Medição de fuga por queda de pressão, com resolução de 1 Pa; |
| Pressão de teste: -80 / 5 / 30 /200 /500 /1.000 /1.700 kPa; |
| Unidades de pressão*: Pa, kPa, MPa, hPa, bar, mbar, psi, mmH2O, kgf/cm2, mmHg, ou unidade programada pelo usuário; |
| Unidades de fuga selecionáveis*: Pa, mbar, psi, Pa/s, mbar/s, psi/s, mmHg, mmHg/s, mL/min, cm3/min, ccm, mL/h, cm3/h; |

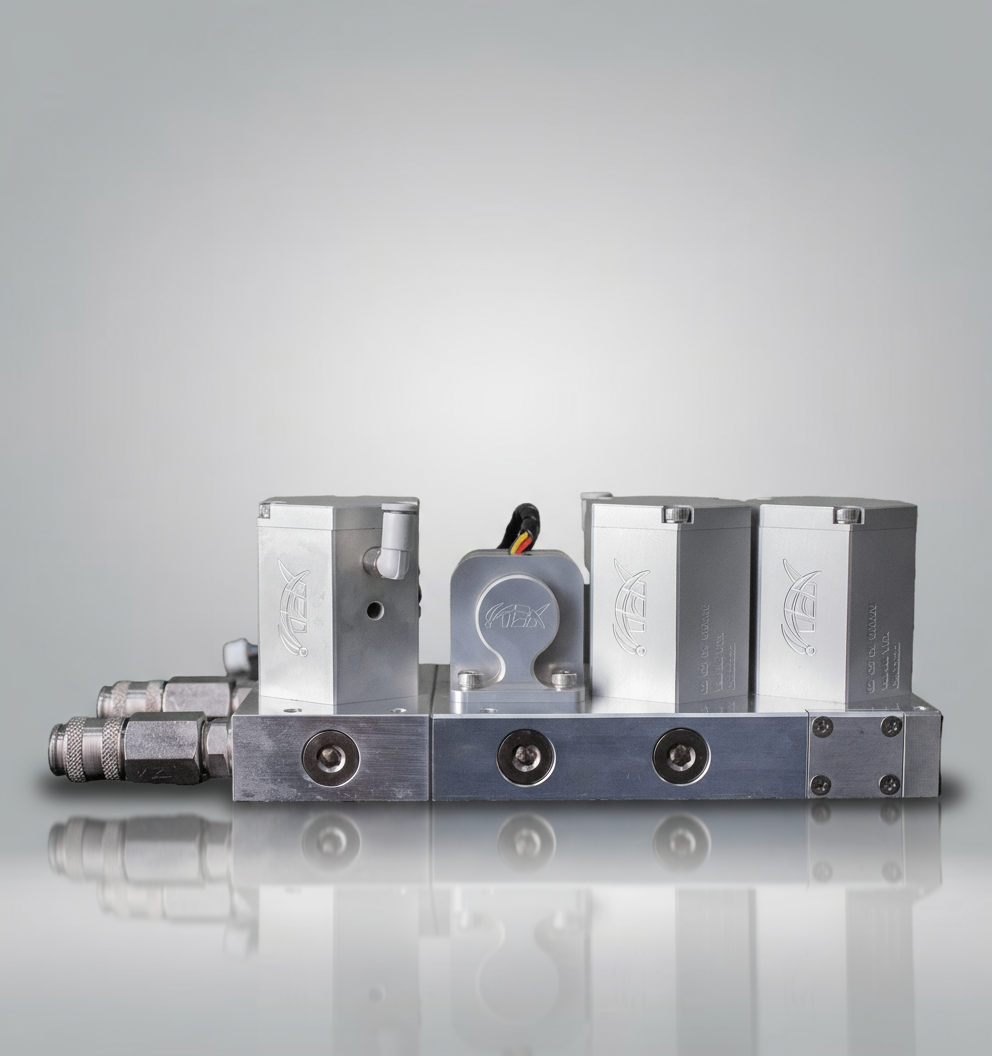

| Pneumática própria, com válvulas pilotadas TEX; |
| Suporte técnico mundial; |
| Executa testes de estanqueidade, obstrução, ciclagem, pré-enchimento e câmara externa. |
*(Unidades disponibilizadas conforme modelo)
Com esta solução implementada, você terá os seguintes benefícios ao seu alcance:
| Rastreabilidade total dos produtos em teste através de utilização dos recursos de Scanner/impressão; |
| Segurança dos parâmetros de teste, através dos níveis de acesso e rastreabilidade de alterações por usuário; |
| Converte valores de queda de pressão para unidades de vazão (cch e ccm); |
| Rápida detecção de vazamentos elevados; |
| Ótima relação custo x benefício; |
| Substitui com qualidade sistemas integrados de CLP + Sensores + Válvulas em máquinas automáticas, com o know-how TEX. |
| Calculadora de fator de volume (kVe) permite ajustar o volume dinâmico da peça de forma simples e intuitiva. |
