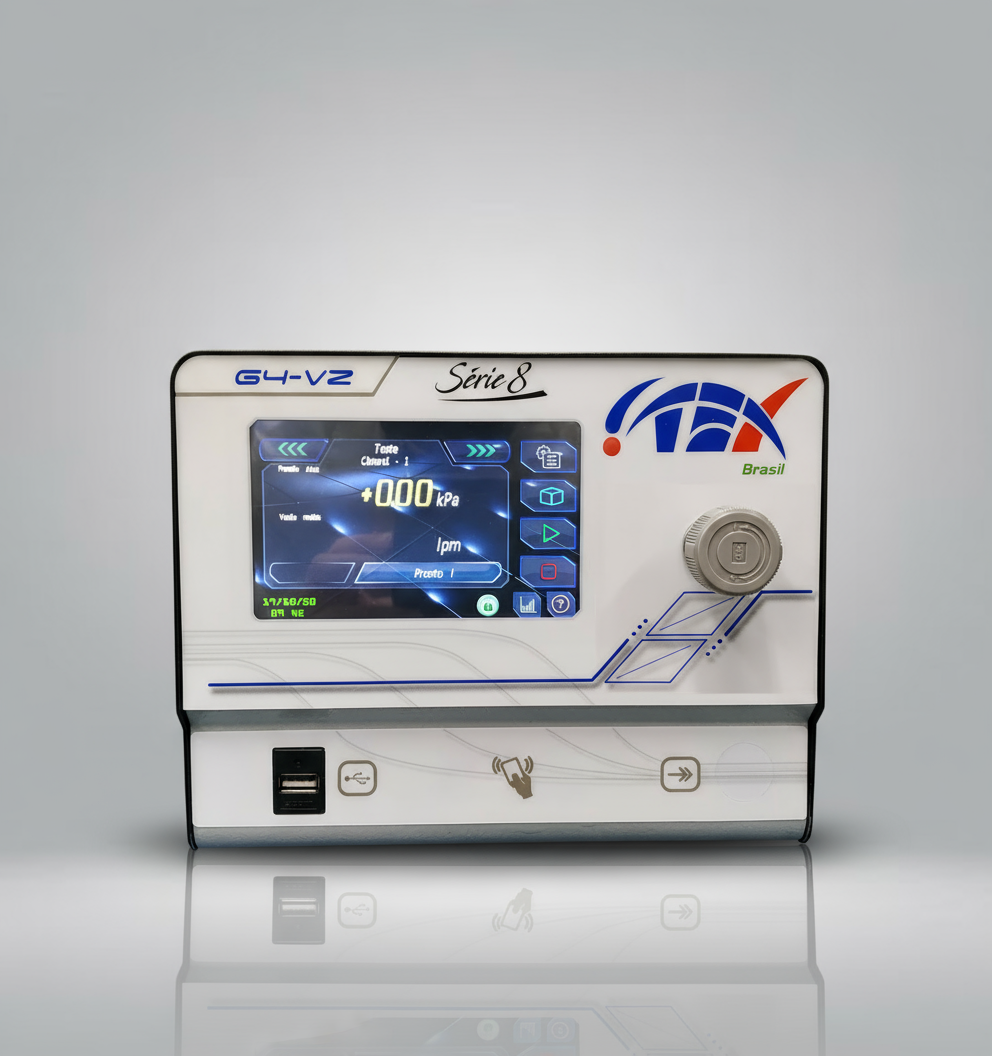

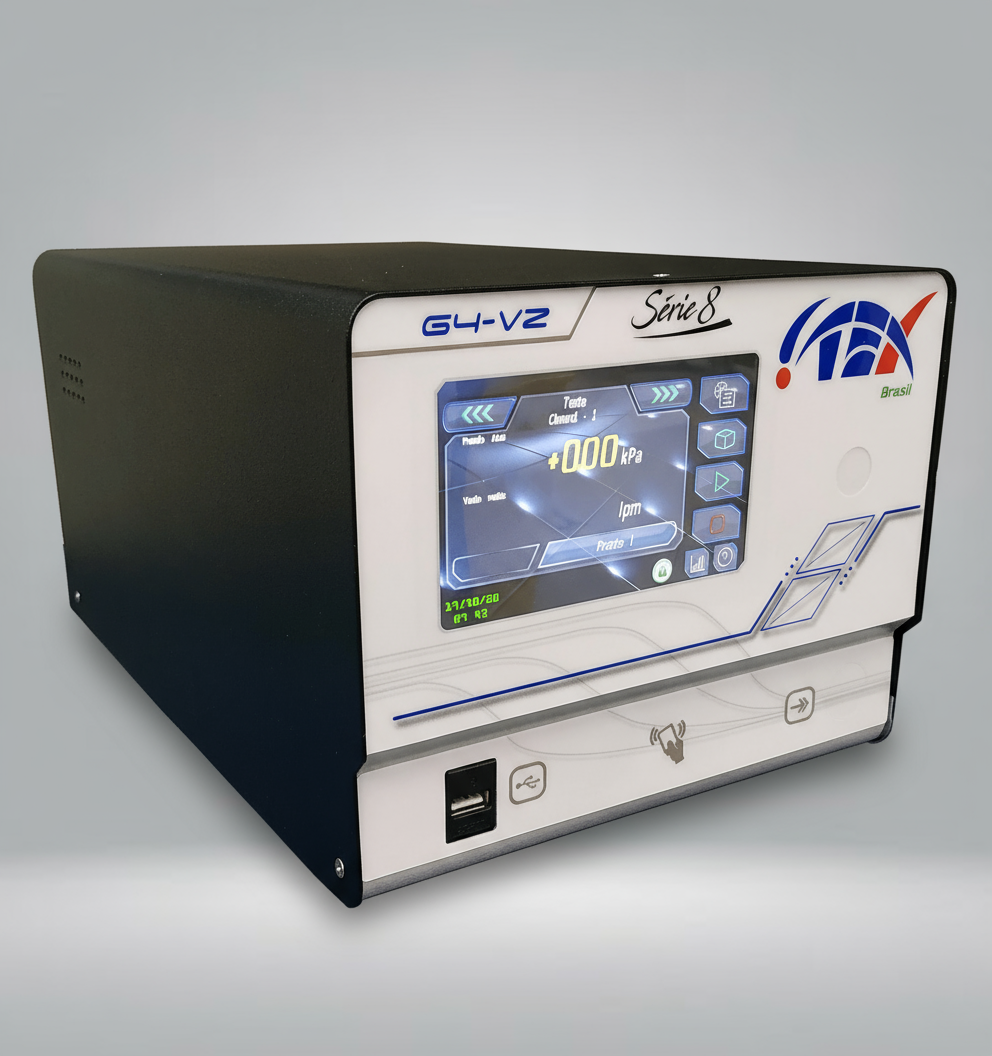

Para um teste de vazão ultra estável e repetitivo, o modelo G4-VZ deve ser aplicado. Com tecnologia proprietária de medição de vazão mássica é perfeito para aplicações onde a velocidade e repetibilidade são indispensáveis.

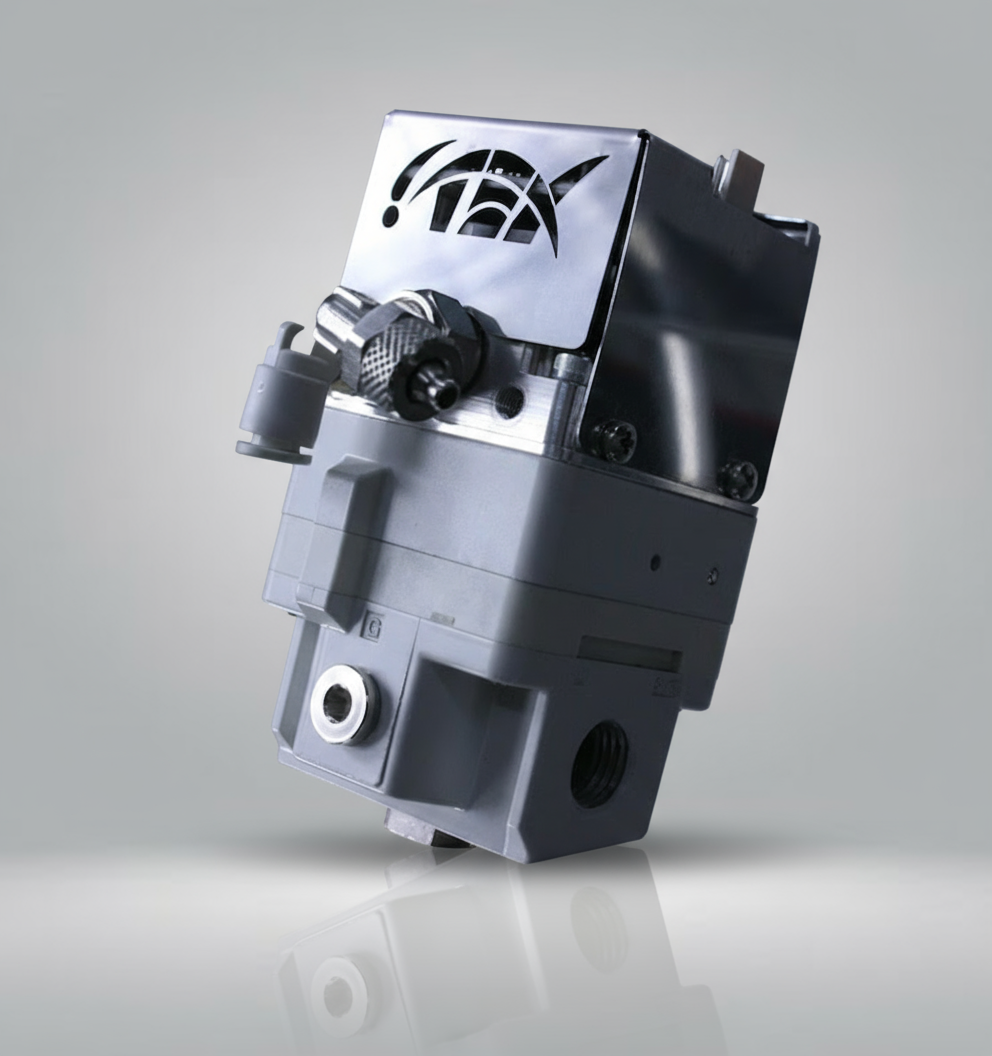

Possui regulador eletrônico de precisão, medidores eletrônicos digitais, sensor de vazão, sensor de pressão e filtro de ar. Sua principal aplicação é a medição de vazões de ar entre 0,1 e 200 NL/min.
Utiliza a tecnologia prAIR-SURE que mantém a pressão estabilizada no valor nominal dinamicamente durante a medição, garantindo a confiabilidade e alta repetibilidade dos resultados.
| Módulo pneumático integrado, facilita a manutenção; |
| Válvulas próprias, com tecnologia desenvolvida para estanqueidade; |
| Controle de acesso com tecnologia NFC (crachá RFID)*, com dados do operador/usuário registrados a cada teste; |

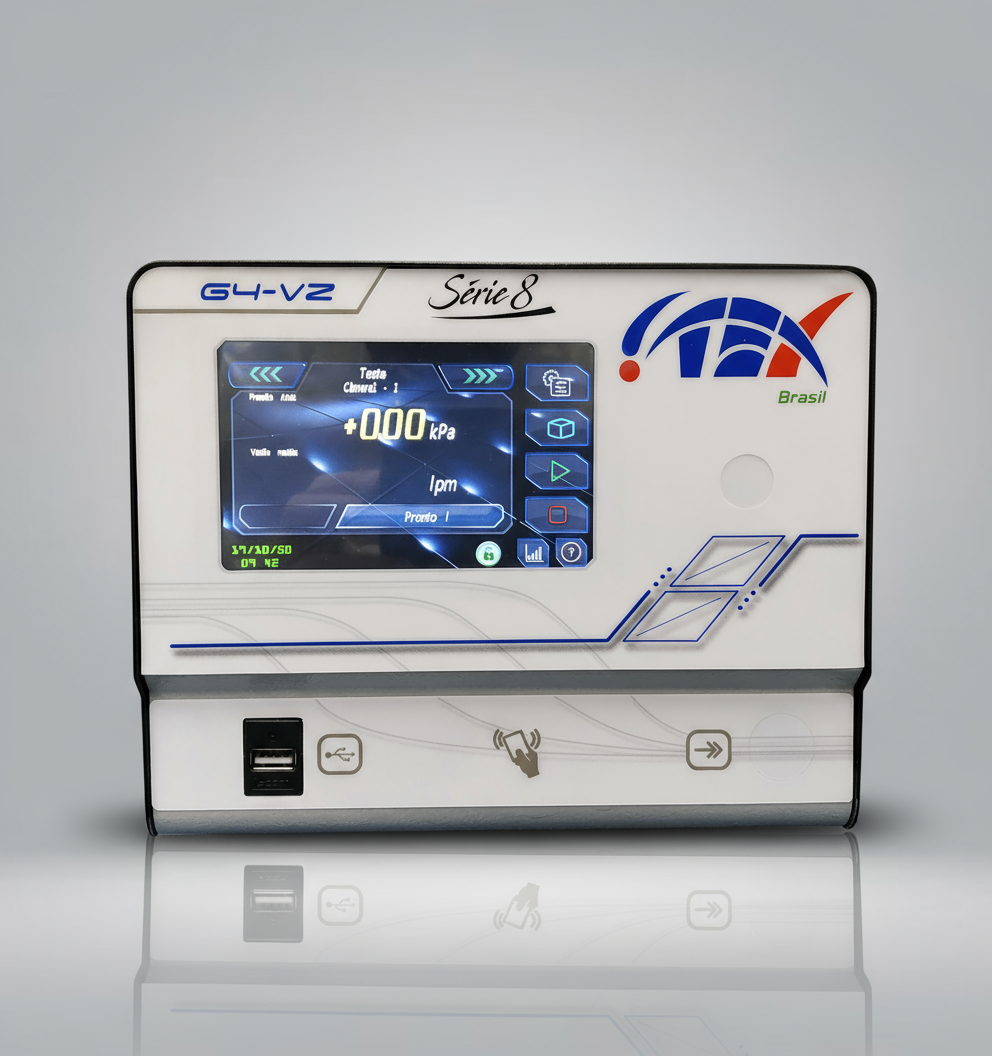

| Display colorido de 5′′ (800 x 480 px), com robustez industrial, sensível ao toque; |
| Regulagem eletrônica automática de pressão até 30 Bar; |
| Autolimpeza e autoteste dinâmicos; |
| Calibração digital e Acreditada, com certificado embutido e controle eletrônico de validade; |

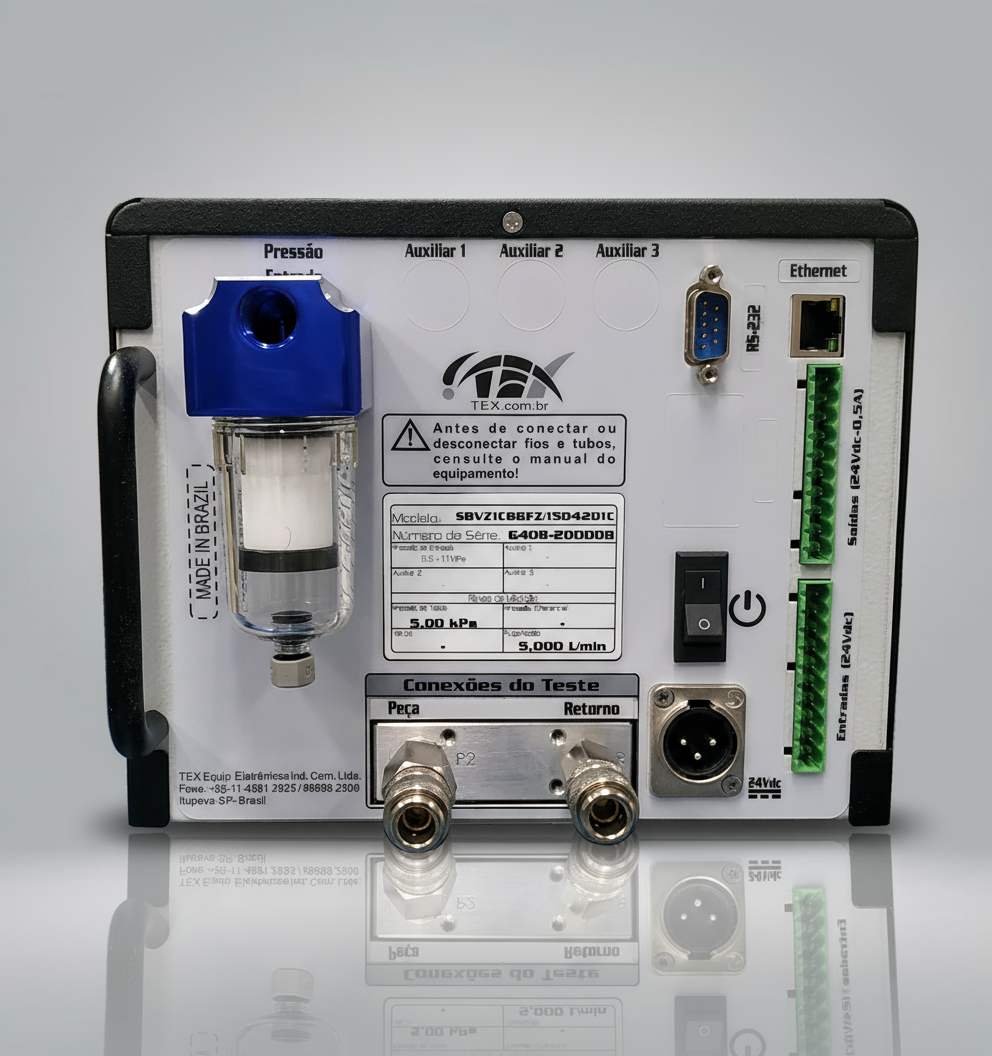

| Interface de comunicação Ethernet (Modbus/Profinet/EthernetIP)* e porta RS-232 (Scanners e impressoras); |
| Entrada para Pendrive USB, para coleta de resultados, backup, atualizações entre outros; |
| Foto do produto cadastrado no equipamento; |
| Gráficos estatísticos dos resultados disponíveis na tela; |
| Conversor A/D de 24 bits ultrarrápido; |
| Interface simples e intuitiva; |
| Compatibilidade com equipamentos importados e linha TEX-G3 e TEX-G4-S7; |
| Cadastro de até 1000 peças de teste, com até 16 receitas cada peça; |
| Agenda de eventos para alertar operador de ações necessárias ao longo do dia/turno; |
| Idiomas: português, inglês, espanhol, ou outra língua (sob consulta). |
*(Dependente do modelo)
| Medição da vazão por sensor eletrônico de vazão mássico; |
| Sistema de auto compensação inteligente programável (maior repetibilidade na medição de peças seriadas); |
| Faixas de pressão: -30 / 5 / 30 / 200 / 1.000 kPa; |
| Unidades de pressão*: Pa, kPa, MPa, hPa, bar, mbar, psi, mmH2O, kgf/cm2, mmHg ou unidade programada pelo usuário; |
| Faixas de vazão: 0.1 / 0.5 / 5 / 20 / 50 / 200 SL/min; |
| Unidades de medição*: SL/min, SmL/min, SL/h, SmL/h, SL/h, Scm3/min, Sccm, Scm3/h, Scch, Sm3/min, Sm3/s, Smm3/s, Scm3/s; |
| Resolução: 0.0001 SL/min; |
| Função calibração local de usuário (referenciar por peça padrão); |
| Auto compensação de perdas de carga (disponível apenas para regulagem eletrônica de pressão). |
*(Unidades disponibilizadas conforme modelo)
Com esta solução implementada, você terá os seguintes benefícios ao seu alcance:
| Capaz de medir rapidamente vazões com alta repetibilidade; |
| Pode medir vazões a montante ou a jusante (antes ou depois da peça); |
| Pode ser utilizado para medir diâmetro de tubulações capilares até 1/4′′; |
| Substitui com qualidade rotâmetros e outros medidores analógicos. |
