Gerencia testes com Hélio (He) ou Hidrogênio+Nitrogênio (H2N2).
Equipamento desenvolvido para o gerenciamento de teste por gases inertes de rastreio como espectrômetros de massa ou Sniffers. Pode gerenciar qualquer gás inerte utilizado em testes de rastreio.
Pressuriza a peça em teste com ar ou Nitrogênio e executa um pré-teste de estanqueidade por variação de pressão, evitando que sejam testadas peças com vazamentos médios e grandes (não desperdiçando o gás de rastreio).
Somente se aprovada no pré-teste, pressuriza com o gás de rastreio, liberando para o equipamento de teste (espectrômetro ou sniffer) e mantendo o controle da pressão interna da peça.

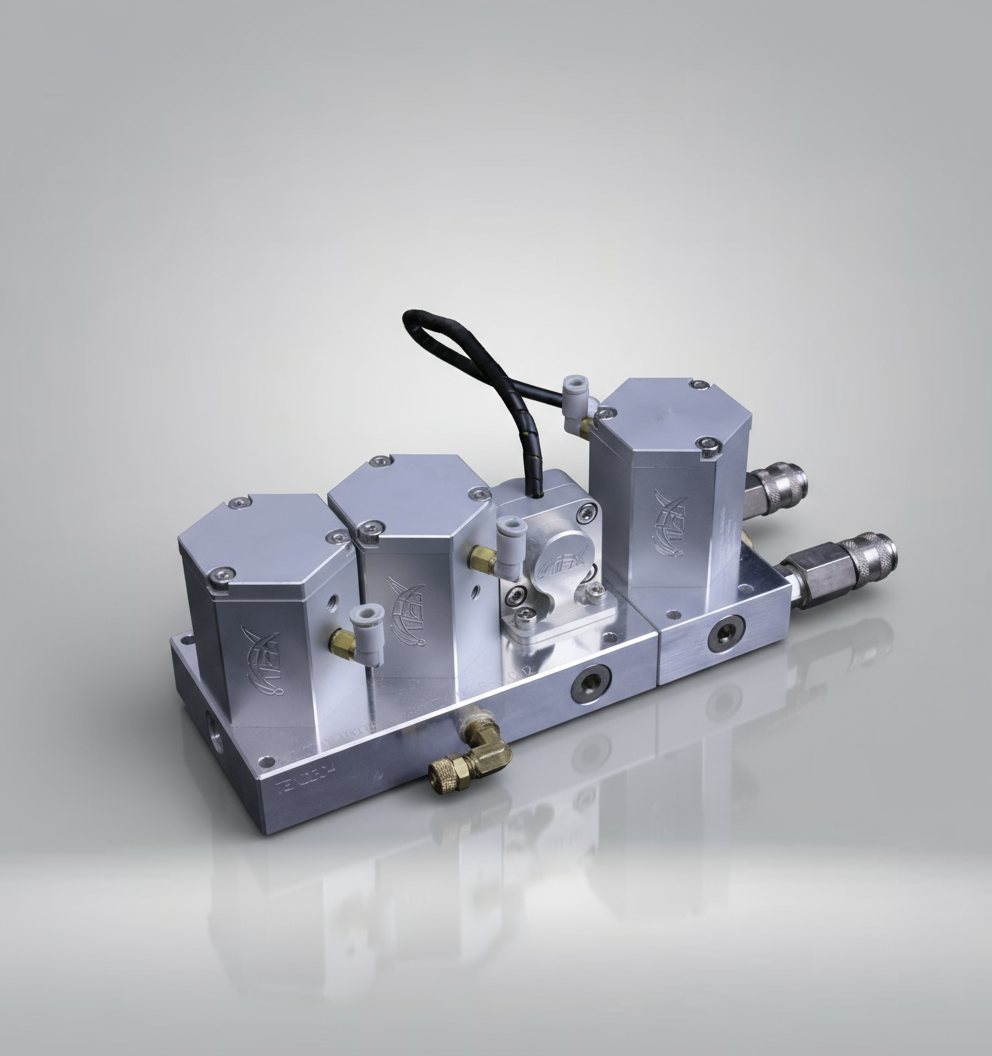

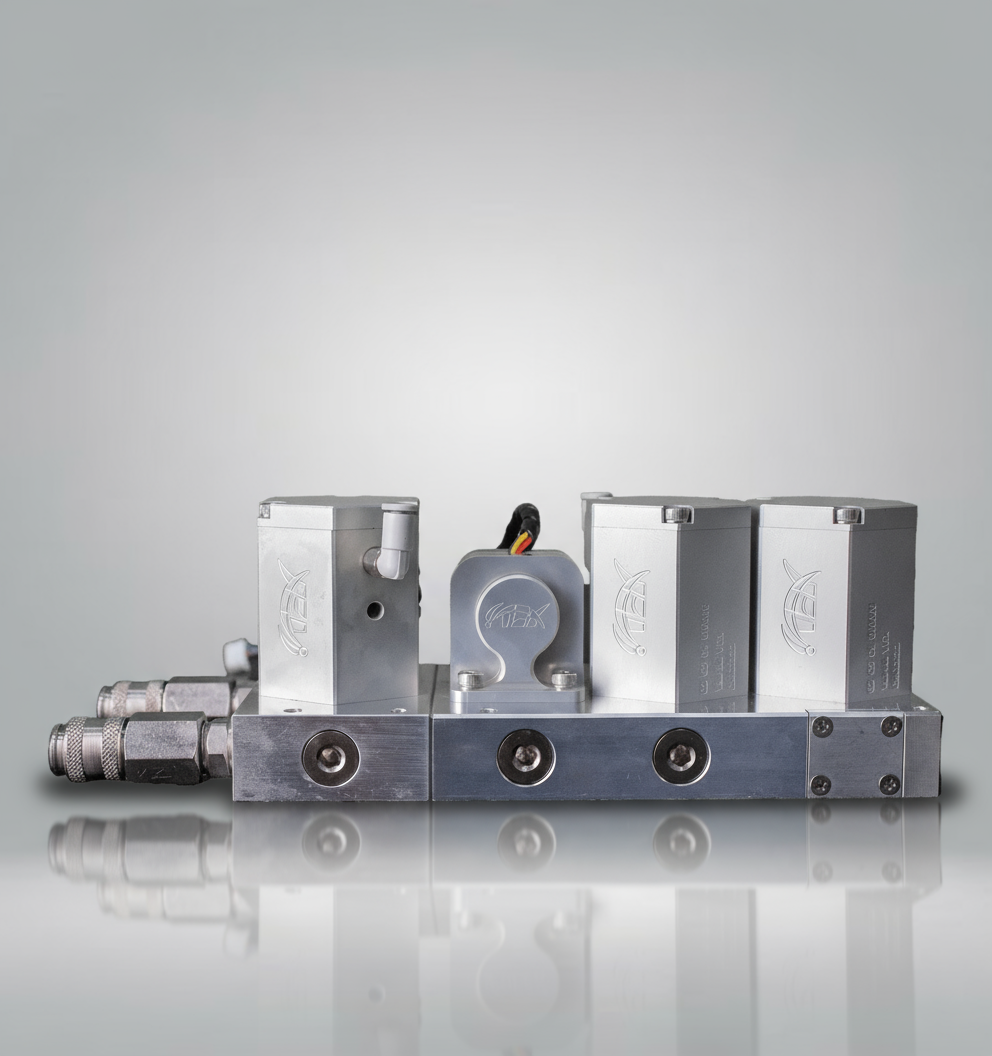

| Módulo pneumático integrado, facilita a manutenção; |
| Válvulas próprias, com tecnologia desenvolvida para estanqueidade; |
| Controle de acesso com tecnologia NFC (crachá RFID), com dados do operador/usuário registrados a cada teste; |
| Display colorido de 7′′ (800 x 480 px), com robustez industrial, sensível ao toque; |
| Regulagem eletrônica automática de pressão até 30Bar; |
| Autoteste dinâmico; |
| Calibração digital e Acreditada, com certificado embutido e controle eletrônico de validade; |
| Interface de comunicação Ethernet (Modbus/Profinet/EthernetIP) * e porta RS-232(Scanners e impressoras); |
| Entrada para Pendrive USB, para coleta de resultados, backup, atualizações entre outros; |
| Foto do produto cadastrado no equipamento; |
| Gráficos estatísticos dos resultados disponíveis na tela; |
| Conversor A/D de 24 bits ultrarrápido |
| Interface simples e intuitiva; |
| Compatibilidade com equipamentos importados e linha TEX-G3; |
| Cadastro de até 1000 peças de teste, com até 16 receitas cada peça; |
| Agenda de eventos para alertar operador de ações necessárias ao longo do dia/turno; |
| Idiomas: português, inglês, espanhol, ou outra língua (sob consulta) |
* (Dependente do modelo)
| Faixas de Pressão de teste: -100 ~ 1000 kPa (outras faixas, sob consulta); |
| Unidades de pressão: Pa, kPa, MPa, hPa, bar, mbar, psi, mmH2o, kgf/cm2, mmHg ou unidade programada pelo usuário; |
| Medição do vazamento por sensor de pressão; |
| Unidades de fuga selecionáveis: Pa, mbar, psi, Pa/s, mbar/s. psi/s, mmHg, mmHg/s, mL/min, cm3/min, ccm, mL/h, cm3/h, cch. |
*(Unidades disponibilizadas conforme modelo)
Com esta solução implementada em sua empresa, você terá os seguintes benefícios ao seu alcance:
| Converte valores de queda de pressão para unidades de vazão (cch e ccm); |
| Rápida detecção de vazamentos elevados; |
| Evita o desperdício dos gases de rastreio; |
| Ótima relação custo x benefício; |
| Substitui com qualidade sistemas integrados de CLP + Sensores + Válvulas em máquinas automáticas, com o know-how TEX. |
