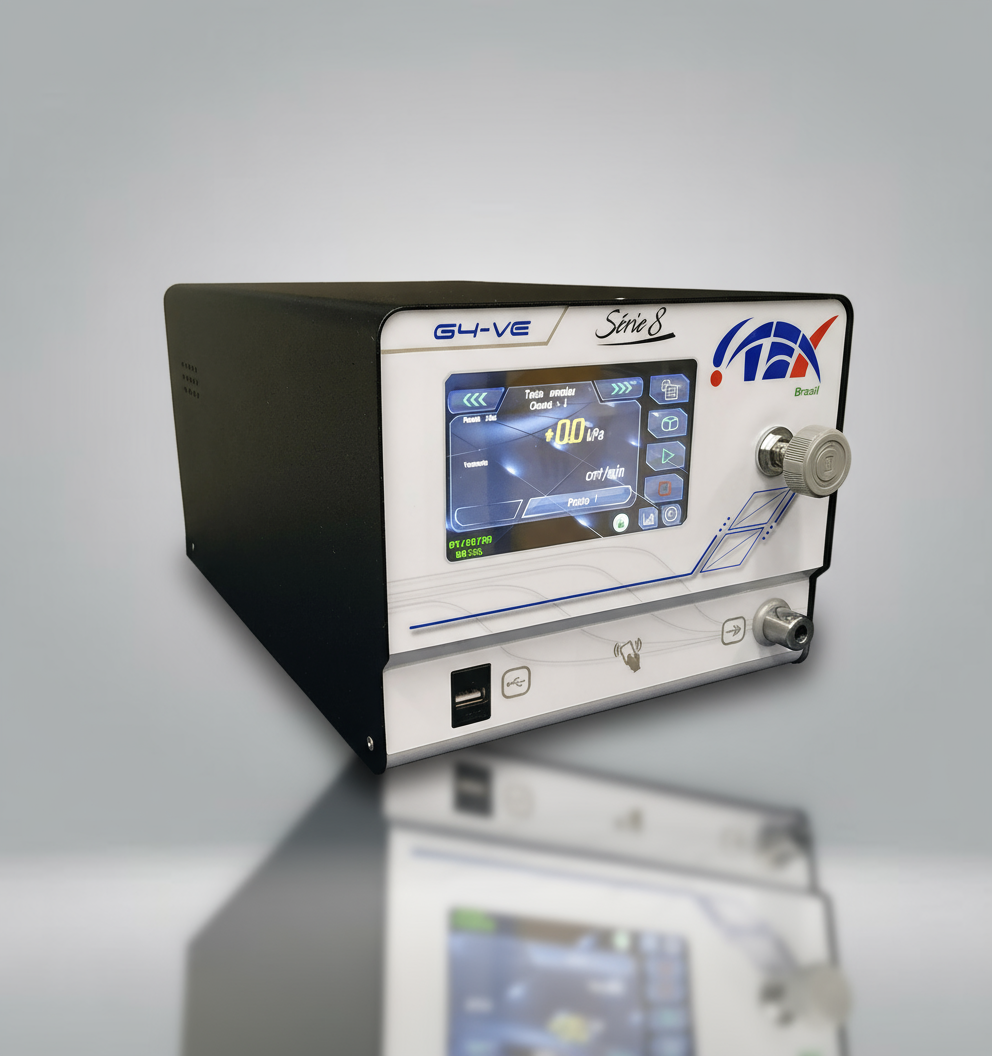

Para medição de estanqueidade em unidades de vazamento e obtenção de resultados rastreados por certificados acreditados, utilize o modelo G4-VE. O produto possui tecnologia de micro vazão suíça e circuito pneumático dedicado.
O modelo G4-VE é alimentado com ar seco pressurizado. Após preencher a peça em teste com ar, espera que estabilize e mede o fluxo remanescente por meio de um sensor de micro vazão mássico, indicando diretamente o vazamento volumétrico da peça em teste. O vazamento é então comparado aos parâmetros ajustados e o equipamento aprova a peça se estiver dentro das conformidades.
Possui regulagem eletrônica de pressão, sendo o equipamento ideal para testes em volumes complexos, em que a verificação diferencial não consegue estabilizar adequadamente devido a flutuações térmicas da peça e do ambiente.
Em casos de peças de referência difíceis de implementar, o modelo derivado G4-VF pode ser aplicado com volume de referência interna e sistema de início de teste automático. O produto também conta com modo contínuo de medição, para avaliação mais detalhada dos pontos de vazamento.

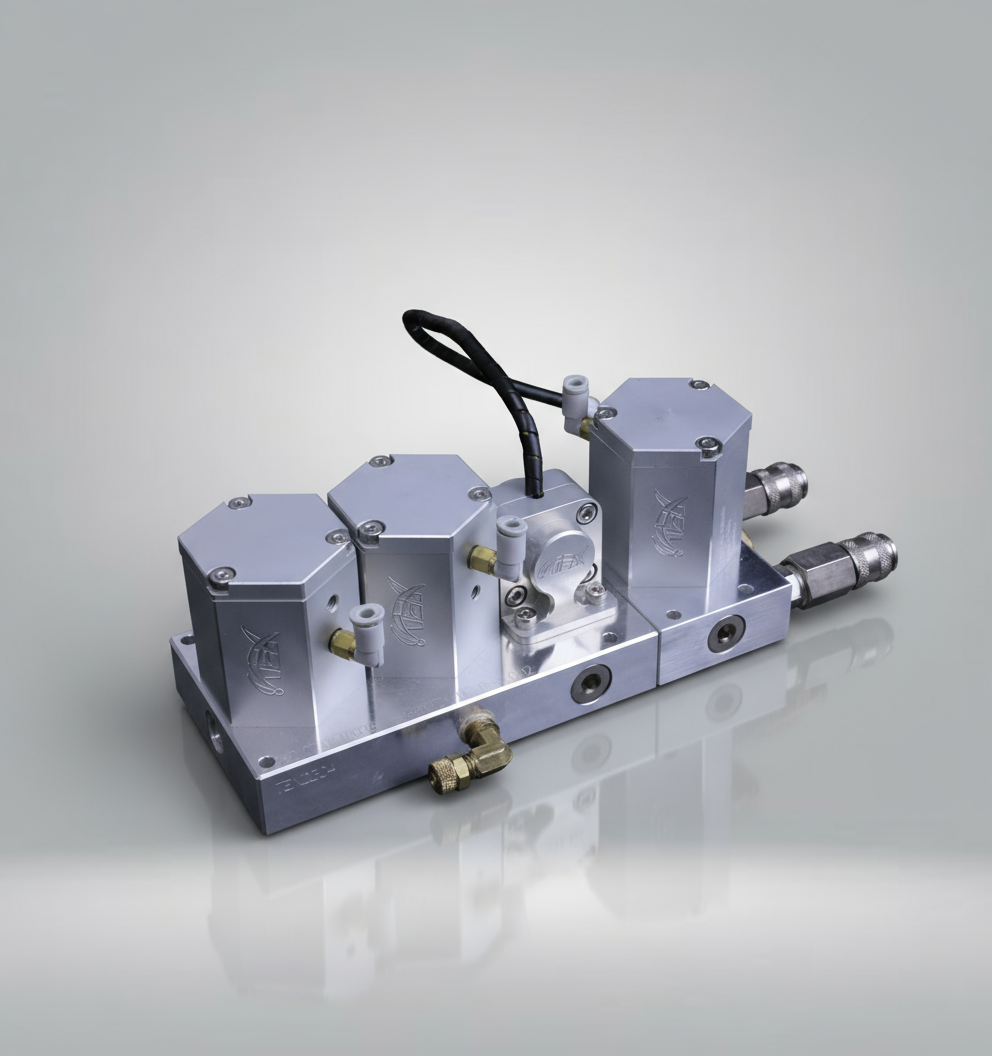

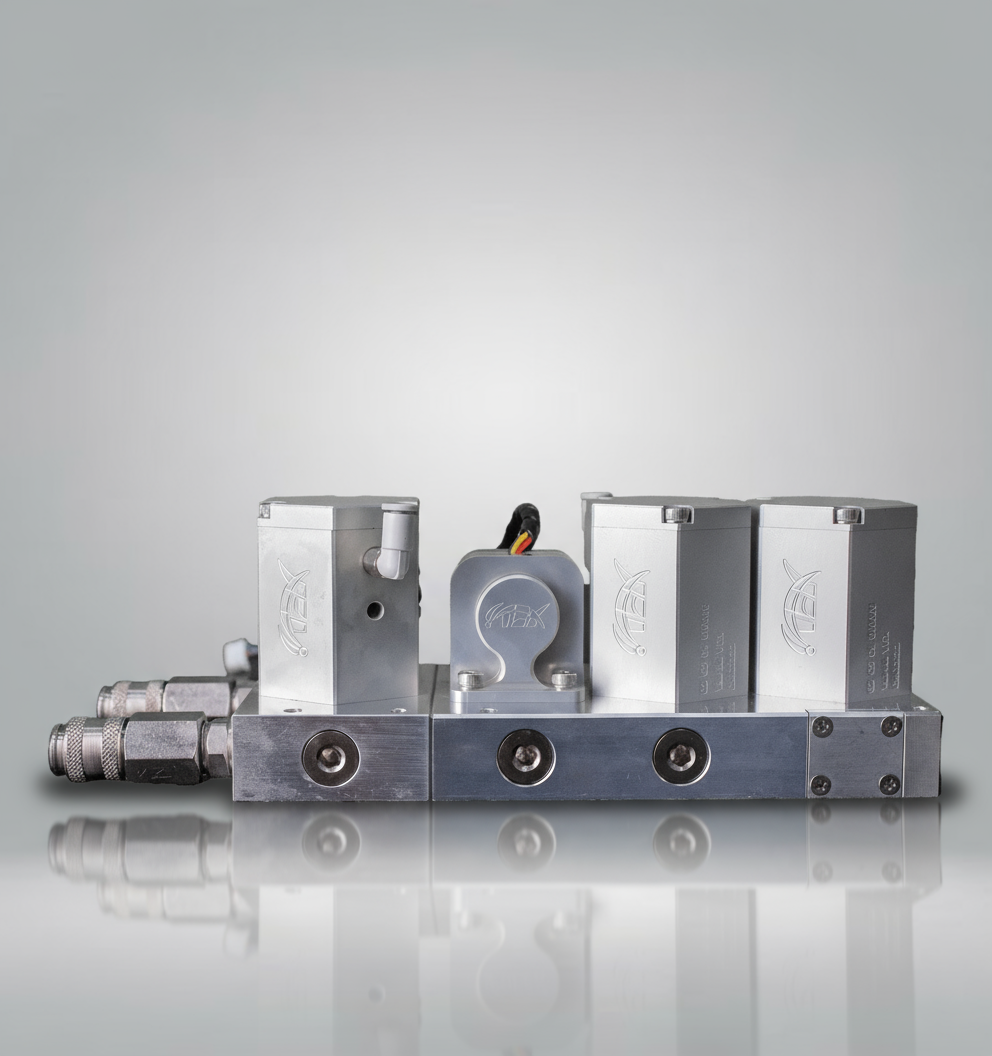

| Módulo pneumático integrado, facilita a manutenção; |
| Válvulas próprias, com tecnologia desenvolvida para estanqueidade; |
| Controle de acesso com tecnologia NFC* (crachá RFID), com dados do operador/usuário registrados a cada teste; |
| Display colorido de 5′′ (800 x 480 px), com robustez industrial, sensível ao toque; |
| Regulagem eletrônica automática* de pressão até 30 Bar; |
| Autolimpeza e autoteste dinâmicos; |
| Calibração digital e Acreditada, com certificado embutido e controle eletrônico de validade; |
| Interface de comunicação Ethernet (Modbus/Profinet/EthernetIP)* e porta RS-232(Scanners e impressoras); |
| Entrada para Pendrive USB, para coleta de resultados, backup, atualizações entre outros; |
| Foto do produto cadastrado no equipamento; |
| Gráficos estatísticos dos resultados disponíveis na tela; |
| Conversor A/D de 24 bits ultrarrápido; |
| Interface simples e intuitiva; |
| Compatibilidade com equipamentos importados e linha TEX-G3 e TEX-G4-S7; |
| Cadastro de até 1000 peças de teste, com até 16 receitas cada peça; |
| Agenda de eventos para alertar operador de ações necessárias ao longo do dia/turno; |
| Idiomas: português, inglês, espanhol, ou outra língua (sob consulta). |
* (Dependente do modelo)
| Sensor micro vazão mássico, com resolução de 0,001mL/min; |
| Pressão de teste: -30 / 30 / 200 / 500 / 800 / 1000 kPa; |
| Unidades de pressão*: Pa, kPa, MPa, hPa, bar, mbar, psi, mmH2O, mmHg, kgf/cm2 ou unidade programada pelo usuário; |
| Unidades de vazão*: SmL/min, Scm3/min, Sccm, SmL/h, Scm3/h, Scch, Smm3/s; |
| Faixas de medição de vazamento: 2 / 20 / 50 / 100 / 500 SmL/min; |
| Pneumática TEX – totalmente desenvolvida e fabricada no Brasil; |
| Suporte técnico mundial; |
| Executa testes de estanqueidade, obstrução, ciclagem, pré-enchimento e câmara externa. |
*(Unidades disponibilizadas conforme modelo)
Com esta solução implementada em sua empresa, você terá os seguintes benefícios ao seu alcance:
| Rastreabilidade total dos produtos em teste através de utilização dos recursos de Scanner/impressão; |
| Segurança dos parâmetros de teste, através dos níveis de acesso e rastreabilidade de alterações de usuários; |
| Substitui equipamentos importados com melhoria de confiabilidade; |
| Mais intuitivo e fácil de operar; |
| Assistência técnica nacional e em campo; |
| Prazo de entrega menor que 25 dias; |
| Já vem com certificado Acreditado incorporado |
