Clique na imagem para ampliar.

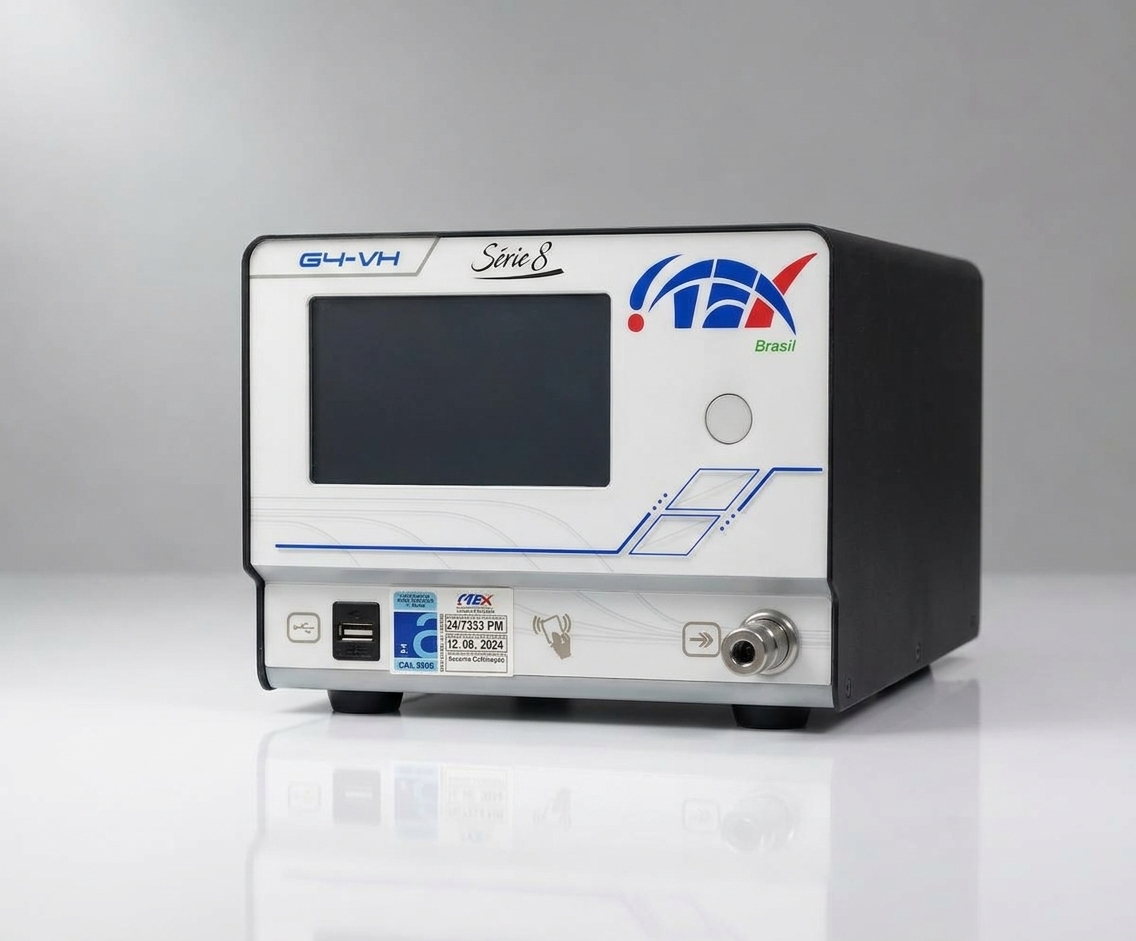

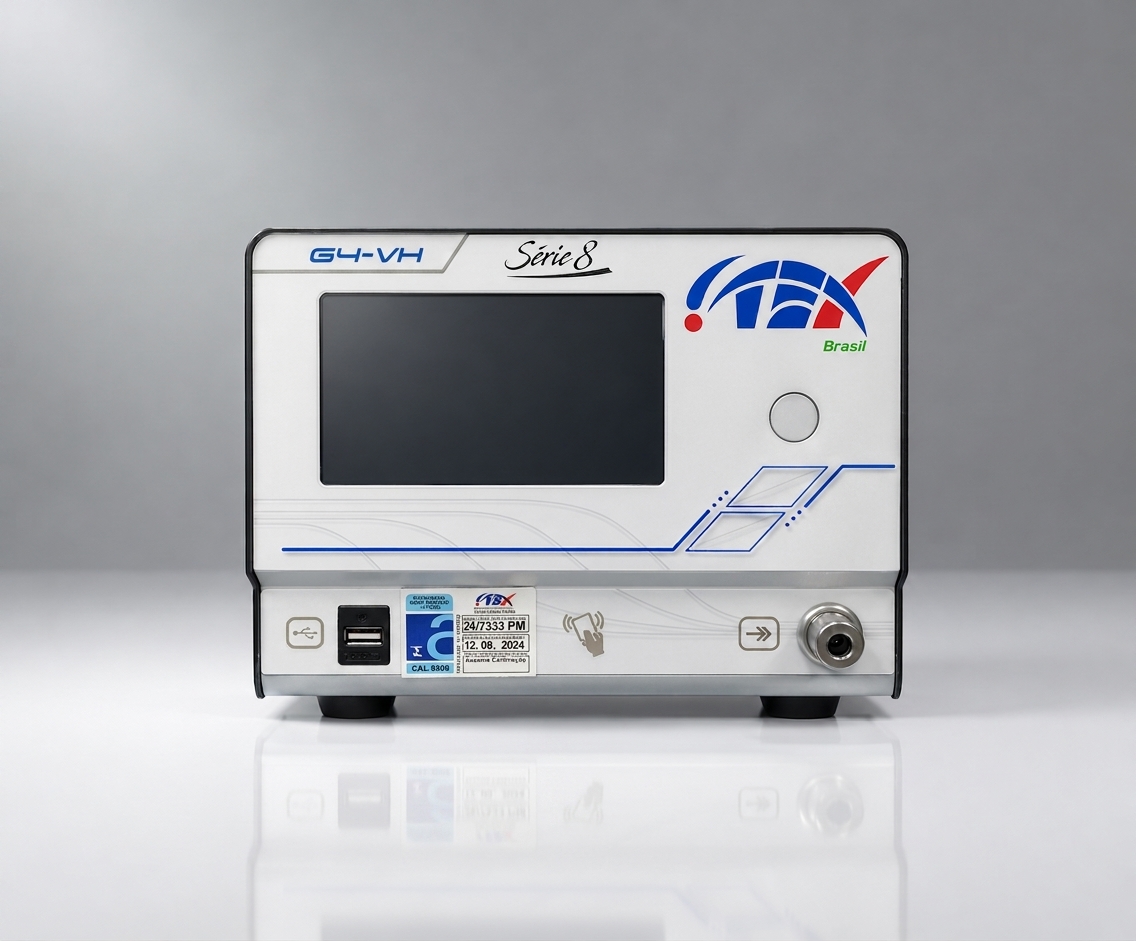

Para um teste de vazão ultra estável e repetitivo, o modelo G4-VH deve ser aplicado. Com tecnologia própria de medição de vazão mássica é perfeito para aplicações onde a velocidade e repetibilidade são indispensáveis.
Possui regulador eletrônico de precisão, sensor de vazão mássica, sensor de pressão e filtro de ar. Sua principal aplicação é a medição de vazão de ar entre 2 Sccm e 200 Slpm, com ajuste de pressão de até 1700 kPa.
Utiliza a tecnologia prAIR-SURE que mantém a pressão estabilizada no valor nominal dinamicamente durante a medição, garantindo a confiabilidade e alta repetibilidade dos resultados.
Características
Módulo pneumático integrado, facilita a manutenção; |
Válvulas próprias, com tecnologia desenvolvida para estanqueidade; |
Possui controle de acesso por meio de senha, pendrive TEX ou cartão RFID*; |
Display colorido de 5′′ (800 x 480 px), com robustez industrial, sensível ao toque; |
Regulagem eletrônica automática* de pressão de até 1700 kPa; |
Auto compensação de pressão; |
Calibração digital e Acreditada, com certificado embutido e controle eletrônico de validade; |
Interface de comunicação Ethernet (Modbus/Profinet/EthernetIP)*, I/O e porta RS-232(Scanners e impressoras); |
Coleta de resultados, backup, atualizações, entre outros, por meio de pendrive conectado à porta USB; |
Foto do produto cadastrado no equipamento; |
Gráficos estatísticos dos resultados disponíveis na tela; |
Conversor A/D de 24 bits para uma leitura de pressão e vazamento mais precisos; |
Interface simples e intuitiva; |
Compatibilidade com equipamentos importados e linha TEX-G3 e TEX-G4-S7; |
Cadastro de até 1000 peças de teste, com até 16 receitas cada peça; |
Agenda de eventos para alertar operador de ações necessárias ao longo do dia/turno; |
Idiomas: português, inglês, espanhol, ou outra língua (sob consulta). |
*(Dependente do modelo)
Características específicas do modelo:
Medição da vazão por sensor eletrônico de vazão mássico; |
Sistema de auto compensação inteligente programável (maior repetibilidade na medição de peças seriadas); |
Faixas de pressão: -80/1000/1700 kPa; |
Unidades de pressão*: Pa, kPa, MPa, hPa, bar, mbar, psi, mmH2O, kgf/cm2, mmHg ou unidade programada pelo usuário; |
Faixas de baixa vazão: 2/10/20/50/100/200/500 Sccm; Faixas de alta vazão: 5/20/50/100/200 Slpm; |
Unidades de medição*: SL/min, SmL/min, SL/h, SmL/h, SL/h, Scm3/min, Sccm, Scm3/h, Scch, Sm3/min, Sm3/s, Smm3/s, Scm3/s; |
Resolução: até 0,001 Sccm |
Função calibração local de usuário (referenciar por peça padrão); |
Auto compensação de perdas de carga (disponível apenas para regulagem eletrônica de pressão). |
*(Unidades disponibilizadas conforme modelo)
Benefícios
Com esta solução implementada, você terá os seguintes benefícios ao seu alcance:
Capaz de medir rapidamente vazões com alta repetibilidade; |
Pode medir vazões a montante ou a jusante (antes ou depois da peça); |
Pode ser utilizado para medir diâmetro de tubulações capilares até 1/4′′; |
Substitui com qualidade rotâmetros e outros medidores analógicos. |
