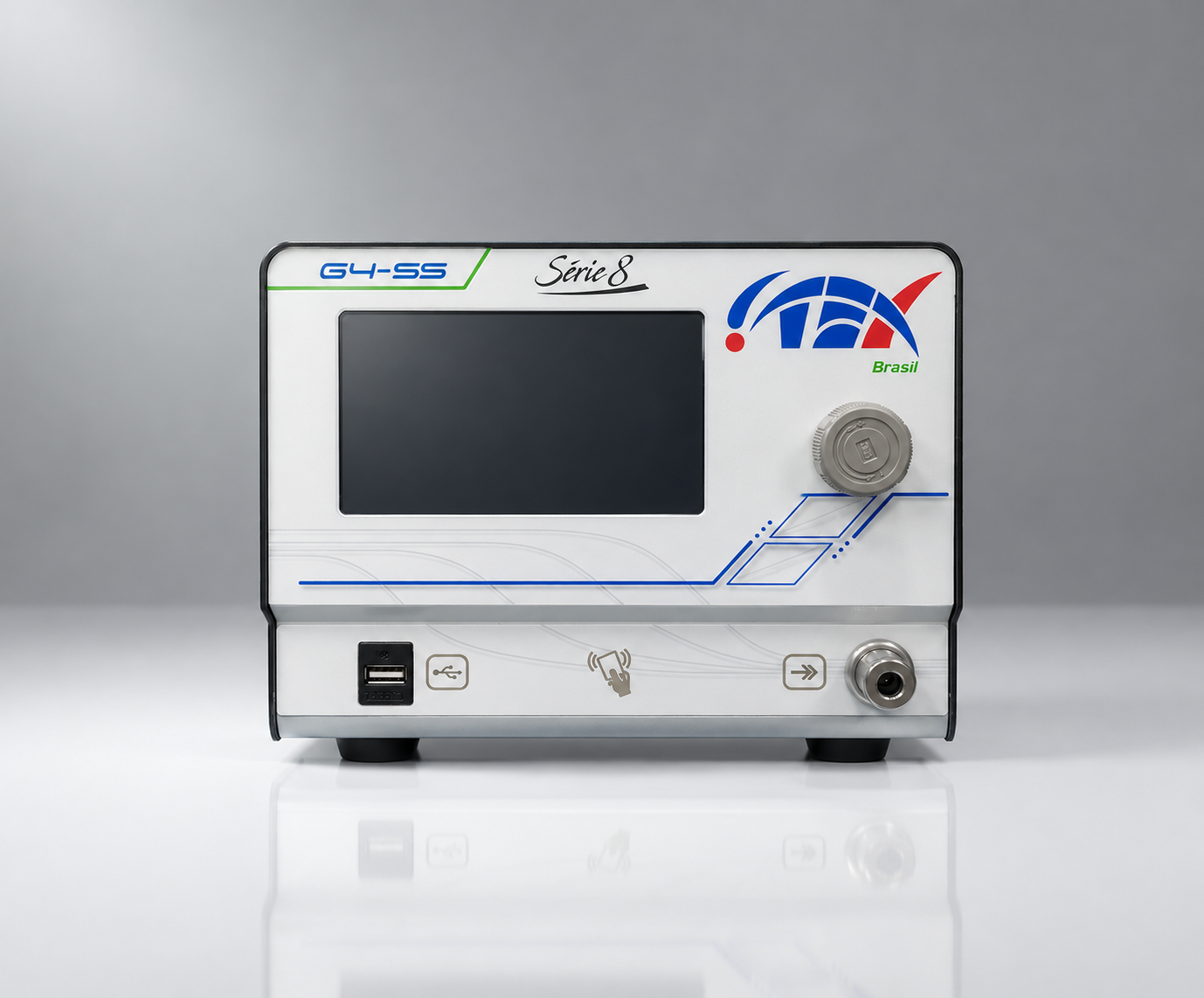

Com circuito pneumático totalmente desenvolvido no Brasil e compatível com todas as tecnologias mundiais disponíveis, o modelo G4-SS é apto para substituir, com qualidade e melhor custo, outros equipamentos importados.
O modelo aplica pressão em duas peças ao mesmo tempo: a de teste e a de referência (sabidamente sem vazamento). Ele possui um sensor para monitorar a pressão aplicada e um sensor diferencial para medir a variação de pressão ao longo do tempo (o vazamento) entre essas duas peças. Esse sistema possibilita ter uma medição do vazamento com muito mais precisão e estabilidade térmica do que equipamentos com um sensor de queda de pressão. Além disso, esse modelo possui circuito pneumático interno otimizado para testes rápidos e peças com pequenos volumes.
Sua pneumática inovadora é robusta e de fácil manutenção, com válvulas especificamente desenvolvidas para garantir a perfeita estanqueidade do circuito de teste.
Pode ser adquirido nas versões com regulagem de pressão manual ou automática.
Características
Módulo pneumático integrado, facilita a manutenção; |
Válvulas próprias, com tecnologia desenvolvida para estanqueidade; |
Possui controle de acesso por meio de senha, pendrive TEX ou cartão RFID*; |

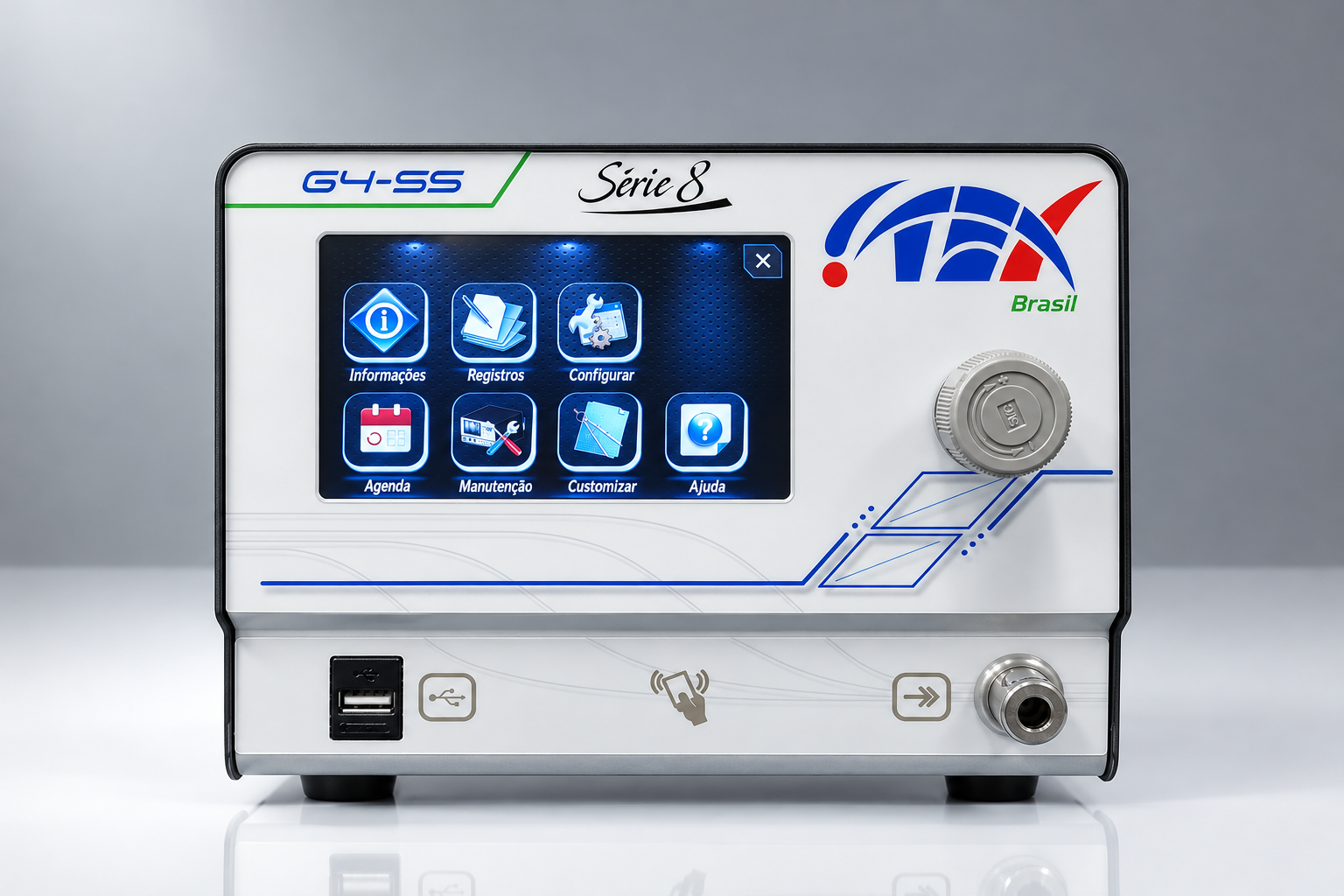

Display colorido de 5″ (800 x 480px), com robustez industrial, sensível ao toque; |
Regulagem eletrônica automática* de pressão de até 17 bar; |
Autolimpeza e autoteste dinâmicos; |
Calibração digital e Acreditada, com certificado embutido e controle |
Interface de comunicação Ethernet (Modbus/Profinet/EthernetIP)*, I/O e porta RS-232(Scanners e impressoras); |
Coleta de resultados, backup, atualizações entre outros por meio de pendrive conectado à porta USB; |
Foto do produto cadastrado no equipamento; |
Gráficos estatísticos dos resultados disponíveis na tela; |
Conversor A/D de 24 bits para uma leitura de pressão e vazamento mais precisos; |
Interface simples e intuitiva; |
Compatibilidade com equipamentos importados e linha TEX-G3 e TEX-G4-S7; |
Cadastro de até 1000 peças de teste, com até 16 receitas cada peça; |
Agenda de eventos para alertar operador de ações necessárias ao longo do dia/turno; |
Idiomas: Português, Inglês, Espanhol, ou outra língua (sob consulta). |
* (Dependente do modelo)
Características específicas do modelo:
Sensor diferencial, com resolução de 0,01Pa; |
Pressão de teste: -80/5/20/30/200/500/1.000/1.700kPa; |
Medição da fuga por sensor de diferencial de pressão; |
Unidades de pressão*: Pa, kPa, MPa, hPa, bar, mbar, psi, mmH2O, mmHg, kgf/cm2 ou unidade programada pelo usuário; |
Faixas de pressão diferencial: 500@0,01 Pa / 5000@0,01 Pa; |
Unidades de fuga: Pa, mbar, psi, Pa/s, mbar/s, psi/s, mmHg, mmHg/s, mL/min, cm3/min, ccm, mL/min, mL/h, cm3/h, cch; |
Pneumática própria TEX; |
Suporte técnico mundial; |
Executa testes de estanqueidade, obstrução, ciclagem, pré-enchimento. |
*(Unidades disponibilizadas conforme modelo)
Benefícios
Com esta solução implementada em sua empresa, você terá os seguintes benefícios ao seu alcance:
Substitui equipamentos importados com melhoria de confiabilidade e |
Alta imunidade à sujeira nas linhas pneumáticas; |
Mais intuitivo e fácil de operar; |
Assistência técnica nacional e mundial, com disponibilidade de peças para reparo em campo; |
Disponibilidade de equipamentos de demonstração e locação; |
Circuito pneumático inteligente: agiliza o tempo total de teste; |
Conversor de pressão diferencial (Pa) em vazamentos (cm3/min), a com uso do Leak Master (opcional); |
Calculadora de fator de volume (kVe) permite ajustar o volume dinâmico da peça de forma simples e intuitiva. |
